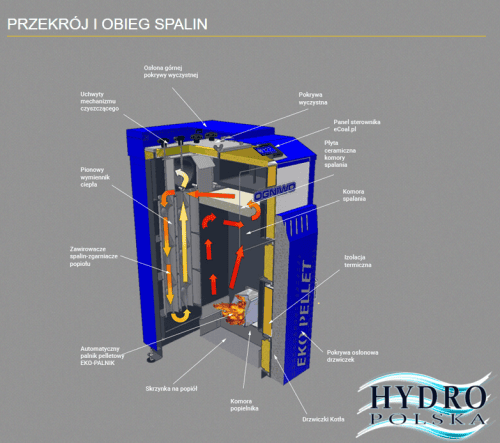

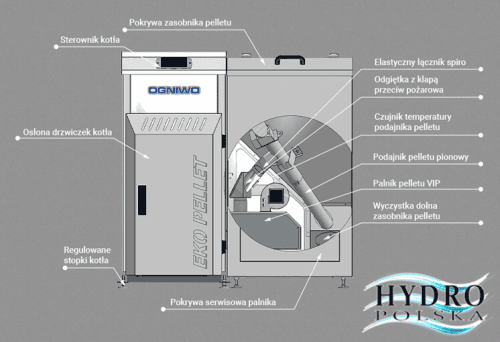

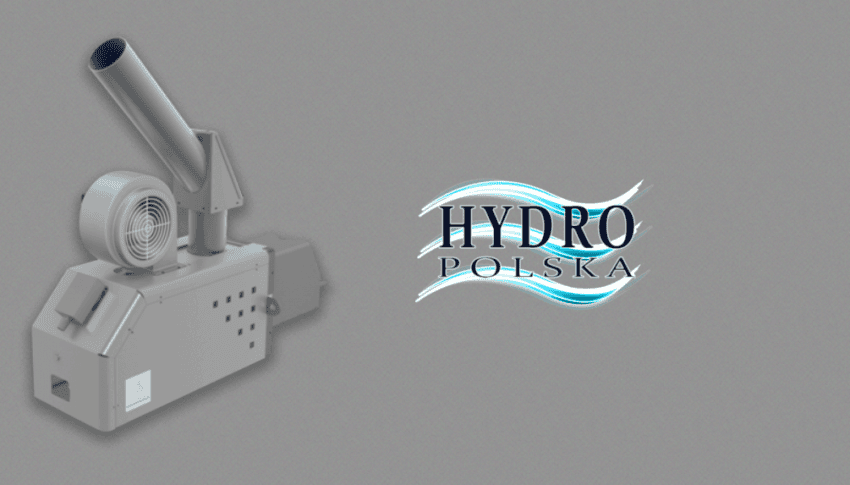

KOCIOŁ OGNIWO 14 KW EKO PELLET KOMPAKT MOC OD 4,2-14KW POWIERZCHNIA GRZEWCZA OD 70-150m2 KLASA ENERGETYCZNA: A+ Automatyczny kocioł CO z palnikiem pelletowym Pojemność zbiornika paliwa: 170 dm3 lub 240 dm3 – Solidna konstrukcja oraz wykonanie kotła – atestowana blacha kotłowa gr. 6 mm. Wymiennik pionowo rurowy o dużej sprawności cieplnej. – Łatwa obsługa – niewielka ilość popiołu, mechanizm umożliwiający czyszczenie kotła bez jego otwierania, stopki poziomujące kocioł przy montażu, łatwa adaptacja zabudowy kotła do kształtu kotłowni. – Niska emisja zanieczyszczeń do atmosfery – kocioł spełnia wymagania 5 klasy PN EN 303-5:2012 oraz wymogi dyrektywy EKODESIGN. Posiada certyfikaty umożliwiające ubieganie się o dofinansowanie modernizacji systemu grzewczego. – Spełnia klasę A+ efektywności energetycznej – najwyższą możliwą klasę dla kotłów spalających pellet. – Ekonomia i wygoda – kocioł nie wymaga najlepszego, najdroższego pelletu ze względu na, to że czyszczenie palnika następuje automatycznie podczas ciągłej pracy kotła. – Sterownik Pello – dotykowy, wielofunkcyjny i prosty w użytkowaniu. Obsługa pomp CO, CWU, zaworu mieszającego, mieszacza i sterowanie pogodowe. Możliwość sterowania kotłem przez siec internetową w standardzie. Możliwość rozbudowy systemu w moduł umożliwiający m.in. niezależne zarządzanie ciepłem w pomieszczeniach. – Palnik pelletowy ECO-palnik – prosta obsługa i pełna automatyka: rozpalania, palenia, wygaszania i czuwania. Modulacja mocy pracy palnika i tryb automatycznego czyszczenia. Kompaktowa konstrukcja i najwyższa jakość materiałów. Innowacyjna i niezawodna klapa ppoż. zabezpiecza przed cofaniem płomienia, czujniki temperatury, samoczynne wyłączanie i wyłączanie palnika przy zaniku prądu. ZALETY – wysoka sprawność cieplna sięgająca 94% dzięki automatycznemu procesowi spalania, oraz wymiennikowi ciepła zapewniającego bardzo dobry odzysk ciepła ze spalin. – spełnia klasę A+ efektywności energetycznej – najwyższą możliwą klasę dla kotłów spalających pellet. – Niska emisja zanieczyszczeń do atmosfery – kocioł spełnia wymagania 5 klasy PN EN 303-5:2012 oraz wymogi dyrektywy EKODESIGN. Posiada certyfikaty umożliwiające ubieganie się o dofinansowanie modernizacji systemu grzewczego. – 5 lat gwarancji na szczelność wymiennika, 2 lata na pozostałe podzespoły kotła oraz niezawodne działanie kotła. – wymiennik kotła wykonany z atestowanej stali kotłowej 6 mm – system automatycznego rozpalania kotła i wygaszania kotła – zautomatyzowany proces spalania – Łatwa obsługa – niewielka ilość popiołu, mechanizm umożliwiający czyszczenie kotła bez jego otwierania, stopki poziomujące kocioł przy montażu, łatwa adaptacja zabudowy kotła do kształtu kotłowni. FUNKCJE STEROWNIKA Funkcje Sterownia STEROWNIK Dotykowy sterownik Pello Sterowanie pracą kotła – automatyczny proces spalania oparty na analizie trendów temperatury spalin – 3 tryby automatycznego czyszczenie palnika – nowy panel operatorski z interfejsem dotykowym – 9 pomiarów temperatury – programatory tygodniowe – programator pogodowy – tryb zima/lato – tryb auto-lato – obsługa 4 pomp – obsługa siłownika zaworu 4D – pełne wsparcie protokołu DHCP – prosta konfiguracja z platformą eSterownik.pl (parowanie urządzenia z platformą jednym kliknięciem) – prosta aktualizacja oprogramowania sterownika – gromadzenie i dostęp do danych tylko w chmurze (możliwość przeglądania wykresów, alarmów nawet bez podłączonego sterownika do platformy) – platforma eSterownik.pl – zdalny dostęp do sterownika za pomocą urządzeń mobilnych oraz dowolnego komputera z systemem Windows – darmowa aplikacja na smartfona do komfortowego sterowania kotłem Sterownik Dodatkowe opcje sterowania: – bezpieczna i szyfrowana komunikacja radiowa – obsługa bezprzewodowych czujników temperatury i wilgotności – obsługa bezprzewodowych głowic termostatycznych – zarządzanie temperaturą w każdym pokoju – obsługa bezprzewodowych przekaźników np. sterowanie dodatkowym źródłem ciepła – prosta konfiguracja urządzeń bezprzewodowych – duży zasięg radiowy PALNIK Samoczyszczący palnik pelletowy ECO – PALNIK – prosta obsługa – niski pobór energii elektrycznej – wysoka sprawność urządzenia – modulacja mocy palnika – pełna automatyka: rozpalania, palenia, wygaszania i czuwania – szybki czas rozpalania, zapalarka ceramiczna (grzałka objęta gwarancją producenta) – możliwość spalania pelletu gorszej jakości – wysokie bezpieczeństwo: innowacyjna i niezawodna klapa ppoż., która zabezpiecza przed cofaniem płomienia, czujniki temperatury, zabezpieczenie przez przegrzaniem kotła w przypadku zaniku zasilania ERS – Easy Review System – system łatwej rewizji – łatwy sposób kontroli stanu rusztu bez użycia narzędzi – zespół ruchomego rusztu palnika wersji VIP wyjmuje się do kontroli i czyszczenia bez otwierania kotła. Ruszt umieszczony jest w specjalnie zaprojektowanej szufladzie – rozwiązanie chronione w Urzędzie Patentowym RP. – palnik wykonany z najwyższej jakości materiałów – stali żaroodpornych, kwasoodpornych i nierdzewnych PALIWO Paliwo Paliwo podstawowe Pellet DANE TECHNICZNE Nazwa Kotła Jednostka Eko Pellet 14 Moc kotła kW 14 Zakres mocy kW 4,2 – 14 Klasa kotła wg PNEN 303-5 2012 5 Klasa efektywności energetycznej A+ Metoda regulacji Automatycznie sterownik Pello Powierzchnia grzewcza m2 1,7 Powierzchnia ogrzewanych pomieszczeń do 150m2 Pojemność zbiornika paliwa l 170 170 240 Paliwo Pellet A1,A2,B ø 6-8 mm Sprawność cieplna % 89,8 Max. dopuszczalne ciśnienie robocze bar 20 Temperatura wody na zasilaniu min/max °C 42/80 Minimalna temp. wody powracającej do kotła °C 45 Masa kotła kg 290 Pojemność wodna kotła l 42 Przekrój komina (kwadratowy) cm x cm 14 x 14 Przekrój komina (kołowy) Ø mm Ø 160 Minimalna wysokość komina m 7 Wymiary kotła bez zbiornika (szerokość x głębokość x wysokość) mm x mm x mm 420 x 580 x 1100 Szerokość kotła ze zbiornikiem mm 1030 Wysokość zbiornika paliwa mm 1120 Głębokość zbiornika paliwa mm 640 Wysokość osi czopucha spalin od posadzki mm 920 Średnica zasilania i powrotu Dn cal G 1 1/2 " Średnica czopucha mm 140 Zasilanie V/Hz/A ~230/50/4A Maksymalny pobór energii elektrycznej (rozpalanie) W 320 WYMIARY Pellet 14kw Eko pellet compact wymiary Typ kotła wymiar A wymiar B wymiar C wymiar D Eko Pellet 18 210 mm 920 mm 990 mm 1135 mm Eko Pellet 25 210 mm 1120 mm 1190 mm 1335 mm Pellet 14 [kW] Eko pellet compact wymiary Wymiary w wersji z bocznym wylotem spalin Przekrój i obieg spalin Typ kotła Moc nominalna [kW] A [mm] B [mm] C [mm] Eko Pellet Compact 14 14 1170 920 143 Eko Pellet Compact 18 18 1245 920 143 Eko Pellet Compact 25 25 1245 1120 143 MECHANIZM CZYSZCZENIA WYMIENNIKA Mechanizm czyszczenia wymiennika PRZEKRÓJ I OBIEG SPALIN Przekrój i obieg spalin Przekrój i obieg spalin Przekrój i obieg spalin INFORMACJE DOTYCZĄCE POSTĘPOWANIA ZE ZUŻYTYM KOTŁEM PO UPŁYWIE TERMINU JEGO UŻYTKOWANIA. Właściwa i zgodna ze wskazaniami zawartymi w instrukcji obsługi eksploatacja kotła pozwala na jego długoletnią żywotność. Kotły zostały zaprojektowane i wykonane z materiałów neutralnych dla środowiska. Zużyty kocioł należy wymontować z instalacji i dokonać jego demontażu. Kotły automatyczne, wyposażone w urządzenia elektryczne, wymagają ich odmontowania i postępowania z nimi jak ze zużytym sprzętem elektrycznym i elektronicznym (przekazać do wyspecjalizowanego punku selektywnej zbiórki odpadów elektrycznych). Części stalowe wymiennika ciepła oraz obudowy można przekazać do punktu skupu surowców wtórnych jako złom stalowy. Pozostałe odpady powstałe z demontażu kotła (izolacja termiczna, sznury uszczelniające) podlegają normalnej zbiórce odpadów i należy postępować z nimi zgodnie z przepisami prawa miejscowego.

Pliki do pobrania:

• Deklaracja-zgodnosci-Ogniwo-Eko-Pellet-14.pdf
• Eko-Pellet-14-Zaswiadczenie-5-klasa.pdf
• Eko-Pellet-14-Zaswiadczenie-ekoprojekt.pdf
